一、概述

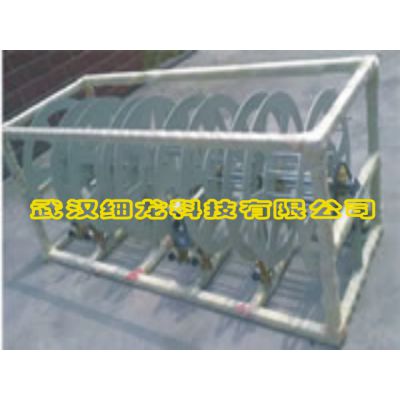

XL/DJP780M5型电动绕线盘通过一台电机的正反来带动5节电缆盘的同时或单独收、放线。
二、系统构造
产品主要由绕线轮组件、电动绕线盘骨架、手动联轴器、螺旋手刹、电动机、传动轴、控制盒等部件组成。
三、主要技术指标
1、输入电源：DC 24V；
2、电动绕线盘外形尺寸：1980长×740深×780高。
3、绕线圈数：有三盘可绕φ27粗的线100米；有两盘绕φ248粗的线100米；
6、安装尺寸：1680×700。
7、安装孔：6－φ12。
四、产品特点：
1、本设备设计手动联轴器使轴和转盘可靠的联接或分离，来实现自动或手动收线、放线功能。
2、在传动轴上配有辅助手刹装置，在车运动状态下将轴锁紧达到锁死转盘防止转盘前后晃动。
3、在选材上采用高强度的方钢做机架，钢板做转盘，具有很好的机械强度，适合长期奔波、振动的场合使用。
4、双重刹车功能。放线完后，旋转电源开关，关闭电源，电机停止，借助电机的自锁功能可把绕线轮锁定到一个固定位置，同时把手刹装置的锁紧螺栓旋紧，把转盘锁死。
5、配有控制盒，控制收放线。
6、控制盒上配有空气开关，具有过流保护，使用安全。
如本款不能满足您的要求，本公司可根据客户需要设计特定的电动绕线盘。
