一、概述

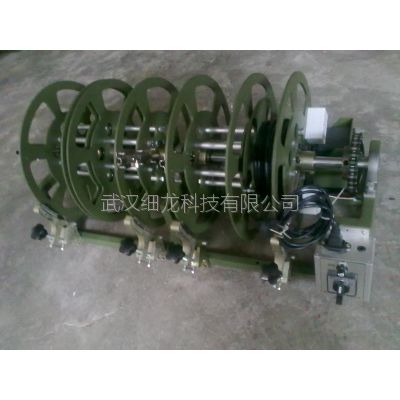

XL/DJP420M4型电动绕线盘通过一台电机的正反来带动4节电缆盘的同时或单独收、放线。
二、系统构造
产品主要由绕线轮组件、电动绕线盘骨架、手动联轴器、手刹装置、电动机、传动轴、移动控制盒等部件组成。
三、主要技术指标
1、输入电源：DC 220V；
2、电动绕线盘外形尺寸：800长×450深×450高。
3、绕线圈数：有一节可绕φ14粗的电源线100米；其余三节各绕φ8粗的线100米；
6、安装尺寸：780×260。
7、安装孔：4－φ9。
四、产品特点：
1、本设备设计手动联轴器使轴和转盘可靠的联接或分离，来实现自动或手动收线、放线功能。
2、在传动轴上配有辅助手刹装置，在车运动状态下将轴锁紧达到锁死转盘防止转盘前后晃动。
3、在选材上采用高强度的方钢做机架，铝合金做转盘，具有很好的机械强度，适合长期奔波、振动的场合使用。
4、双重刹车功能。放线完后，旋转电源开关，关闭电源，电机停止，借助减速机的自锁功能可把绕线轮锁定到一个固定位置，同时把手刹装置的锁紧螺栓旋紧，把转盘锁死。
5、配有移动控制盒，方便控制收放线。
本公司可根据客户需要设计特定的电动绕线盘。
