一、概述

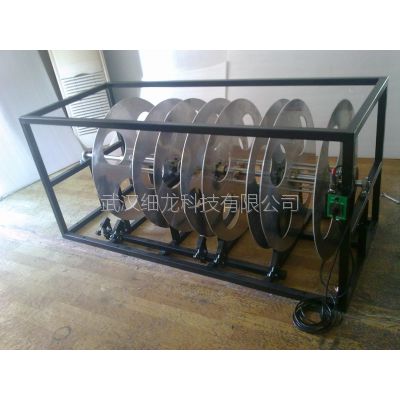

XL/DJP500M4型电动绕线盘通过一台电机的正反来来带动多节电缆盘的同时或单独收、放线；根据客户需要设计线盘大小和节数的多少，满足不同的实际需要。
二、系统构造
产品主要由绕线轮组件、电动绕线盘骨架、手动联轴器、手刹装置、电动机、传动轴等部件组成。
三、主要技术指标
1、输入电源：DC 24V/ DC12V/220V/380V；
2、电动绕线盘外形尺寸：根据实际绕线而定。
3、电机额定功率： 根据实际绕线而定。
4、绕线转速：16r/min；
5、绕线圈数：根据线的大小而定；
6、安装尺寸：根据实际绕线而定。
7、安装孔：4－φ12
四、产品特点：
1、本设备设计手动联轴器使轴和转盘可靠的联接或分离，来实现自动或手动收线、放线功能。
2、在传动轴上配有辅助手刹装置，在车运动状态下将轴锁紧达到锁死转盘防止转盘前后晃动。
3、在选材上采用高强度的冷轧钢板做机架，铝合金做转盘，具有很好的机械强度，适合长期奔波、振动的场合使用。
4、双重刹车功能。放线完后，旋转电源开关，关闭电源，电机停止，借助电机的自锁功能可把绕线轮锁定到一个固定位置，同时把手刹装置的锁紧螺栓旋紧，把转盘锁死。
5、配有移动控制器，方便在任意位置控制收放线。
我公司是根据客户的需要进行设计、生产。欢迎各位朋友来电咨询、来人洽谈。
