一、 概述

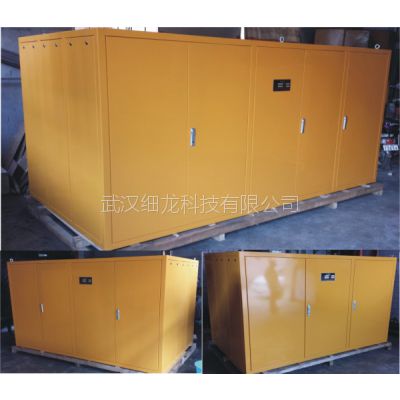

    50MVA移动变电站由五组电动电缆盘XL/DJP1360M5型、四组电动电缆盘XL/DJP1360M4和三组电动电缆盘XL/DJP1200M3型组成，该电动电缆盘是专门出口到埃塞俄比亚而定做的。每台都是通过一个控制盒来控制电机的正反转达到实现收、放线要求；本设备设计性能可靠。在选材上采用高强度的冷轧方钢做机架，全钢板做转盘，具有很好的机械强度，适合长期奔波、振动的场合使用。

   每组轮盘可单独旋转，几组轮盘又可同时旋转是通个手动离合器来切换。

二、技术参数

1、电动绕线盘额定工作电压：DC 125V 。

2、电动绕线盘外形尺寸：五组XL/DJP1360M5型电缆盘，3050mm（长）×1560mm（宽）×1600mm（高）；四组XL/DJP1360M4型电缆盘，2500mm（长）×1560mm（宽）×1600mm（高）；三组XL/DJP1200M3型电缆盘，2140mm（长）×1400mm（宽）×1450mm（高）。

3、绕线长度：五组的，每组能绕径φ53粗的电缆100米；四组的每组能绕径φ53粗的电缆100米；三组的每组能绕径φ65粗的电缆50米。

4、安装尺寸：五组的2980mm（长）×1940mm（宽），四组的2430mm（长）×1490mm（宽），三组的2080mm（长）×1330mm（宽）。

5、安装孔：24－φ12。

如该款不适合您，本公司可根据您的需要定做各种电动（手动）电缆盘/绕线盘，欢迎来电咨询洽谈。
